О наших контролерах Краткие характеристики

Контролеры выпускаются несколькими модификациями:

  • Globo-1, содержит 4 цифровых входа типа "Сухой контакт" с внутренней подтяжкой, цена 29$
  • Globo-2, содержит 2 цифровых входа типа "Сухой контакт" с внутренней подтяжкой и 2 реле с максимальной мощностью коммутации 220В/5А каждый, цена 29$.
  • Globo-3, содержит 1 цифровой вход типа "Сухой контакт" с внутренней подтяжкой, 1 вход для подключения датчика температуры, цена 59$ .
    Установлены 2 реле с максимальной мощностью коммутации 220В/5А каждый.
  • Globo-4, содержит 8 реле с максимальной мощностью коммутации 220В/5А каждый, цена 59$ .


Управление контролерами осуществляется:
- через программу автоматизации ресторана ITKafe;
- через Web-браузер;
Сохранение всех настроек и состояний реле в энергонезависимой памяти.
Периферийные функции:
- распознавание состояний датчиков замкнут/разомкнут;
- вкл/откл нагрузки релейными выходами до 5A 220V;
- измерение температуры датчиком DS18B20 с точностью 0,5C;

В программе автоматизации ITKafe уже предусмотренно управление бильярдными столами, а также предусмотрено управление нагрузками по командам официанта, согласно предварительным настройкам в блюде меню, например контроль "сухого контакта" или включение/выключение нагрузки по выдаче блюда.
Мы можем под ваши требования внедрить в программу управление нагрузками.

Внешний вид Размеры

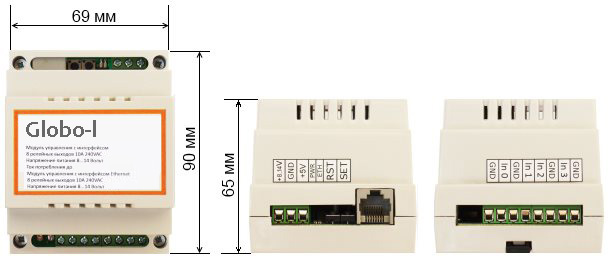

Внешний вид контролеров Globo-1, Globo-2, Globo-3

Внешний вид контролера Globo-4                                   Блок питания контролеров





Крепятся контролеры на обычную DIN рейку

Контролеры Характеристики


Характеристики Globo-1

Параметр Значение
Напряжение питания5В, 8...14В (или 7...40В) пост.тока
Потребляемый ток 150 мА
Интерфейс EthernetRJ-45
Светодиодная индикация"PWR"-наличие питания
"ETH" - установление связи по TCP/IP
"R0", "R1" - включение реле 0 и 1
Периферийные функции - 4 входа типа "Сухой контакт" с внутренней подтяжкой;
Температурный диапазон работы-20..+85 С
Размеры ШхВхГ 70 х 90 х 65мм
Вес 180г



Характеристики Globo-2

Параметр Значение
Напряжение питания 5В, 8...14В (или 7...40В) пост.тока
Потребляемый ток 220 мА
Интерфейс Ethernet RJ-45
Светодиодная индикация "PWR"-наличие питания
"ETH" - установление связи по TCP/IP
"R0", "R1" - включение реле 0 и 1
Периферийные функции - 2 входа типа "Сухой контакт" с внутренней подтяжкой;
- 2 релейных выхода 240В/5А
Температурный диапазон работы -20..+85 С
Размеры ШхВхГ 70 х 90 х 65мм
Вес 180г



Характеристики Globo-3

Параметр Значение
Напряжение питания 5В, 8...14В (или 7...40В) пост.тока
Потребляемый ток 220 мА
Интерфейс Ethernet RJ-45
Светодиодная индикация "PWR"-наличие питания
"ETH" - установление связи по TCP/IP
"R0", "R1" - включение реле 0 и 1
Периферийные функции - 1 вход типа "Сухой контакт" с внутренней подтяжкой;
- 1 датчик температуры DS18B20
- 2 релейных выхода 240В/5А
Температурный диапазон работы -20..+85 С
Размеры ШхВхГ 70 х 90 х 65мм
Вес 180г



Характеристики Globo-4

Параметр Значение
Напряжение питания 5В, 8...14В (или 7...40В) пост.тока
Потребляемый ток 600 мА
Интерфейс Ethernet RJ-45
Светодиодная индикация "PWR"-наличие питания
"ETH" - установление связи по TCP/IP
"R0", "R1" - включение реле 0 и 1
Периферийные функции - 8 релейных выхода 240В/5А
Температурный диапазон работы -20..+85 С
Размеры ШхВхГ 137 х 90 х 65мм
Вес 250г

Подключение и настройка Управление через web браузер

Подключение по Ethernet выполняется обычным кабелем к коммутатору или кросс-кабелем напрямую к компьютеру.
В модуле установлен Web-сервер. Настройка сетевых параметров выполняется через web-страницу в браузере. Для входа на страницу логин "admin", пароль "globo". Настройки сохраняются в энергонезависимой памяти.
Адрес устройства по умолчанию 192.168.0.191. Смена адреса выполняется следующим образом:
1. Подайте необходимое питание.
2. Подключите модуль к локальной сети Ethernet-кабелем.
3. Если ваша сеть не 192.168.0.ххх, то установите IP-адрес на своем ПК 192.168.0.190.
4. Зайдите любым Web-браузером по адресу http://192.168.0.191.
5. Перейдите на закладку "Сетевые настройки" с логином "admin" и паролем "globo".
6. Установите необходимые сетевые настройки и сохраните их.

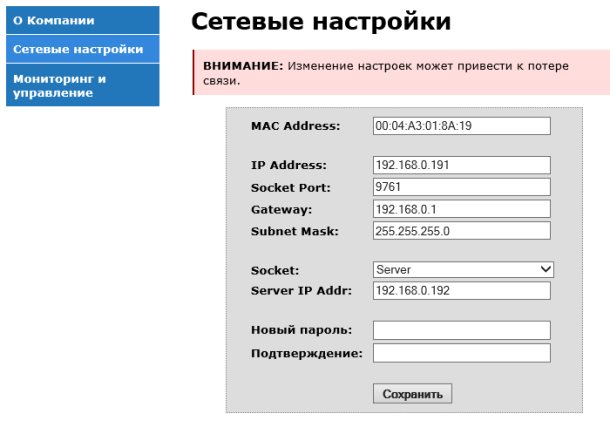

Сетевые настройки считывателя Ethernet
Внимание! Если Вы забыли установленный адрес или пароль страницы сетевых настроек, то возможен сброс всех значений в заводские установки. Для этого нажмите и удерживайте кнопку "SET". После этого нажмите и отпустите кнопку "RST". Продолжайте удерживать кнопку "SET" еще 4 секунды. Затем произойдет кратковременное моргание светодиода "Eth" и настройки будут сброшены в заводские.



          Для управления модулем "Globo-2" через Web-браузер зайдите на страницу "Мониторинг и управление". Для входа на страницу логин "admin", пароль "globo". Далее этот пароль может быть изменен на странице "Сетевые настройки".
     Для изменения состояния реле щелкните мышью на кружочек. Если кружочек серый, соответствующее реле отключено, если красный, реле включено.
     Состояние входов показано соответствующими значками.

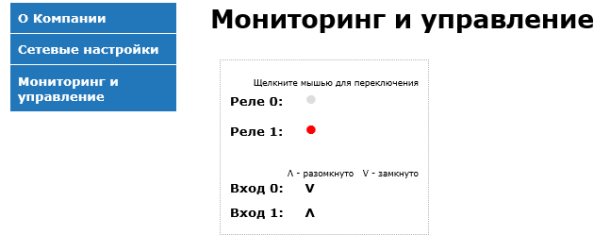

     Ниже показано окно управления, на котором видно, что реле 1 включено и вход 0 замкнут.

Сетевые настройки модуля Ethernet

          Для обмена данными по Ethernet необходимо установить TCP/IP соединение между компьютером и модулем. При этом ПО компьютера должно выступать в роли Globo-клиента, если модуль настроен как Globo-сервер и наоборот.
     По умолчанию модуль настроен как Globo-сервер. Это указано в открывающемся списке "Globo". Содержимое окна "Server IP Addr" при этом не используется и может быть любым.
     Чтобы настроить модуль как Globo-клиент выберите в открывающемся списке "Globo" значение "Client". В этом случае необходимо в окне "Server IP Addr" указать адрес Globo-сервера.

     Обмен данными выполняется пакетами. Предусмотрены следующие команды:
- включение/отключение реле постоянно или на указанное время;
- запрос состояний входов и реле;
- запрос серийного номера модуля (значение последних 2-х Байт серийного номера).
     Модуль автоматически генерирует событие замыкания/размыкания входа.
     Вход может быть отключен от обработки и события от него генерироваться не будут. Также настраивается длительность "антидребезга" для каждого входа.
